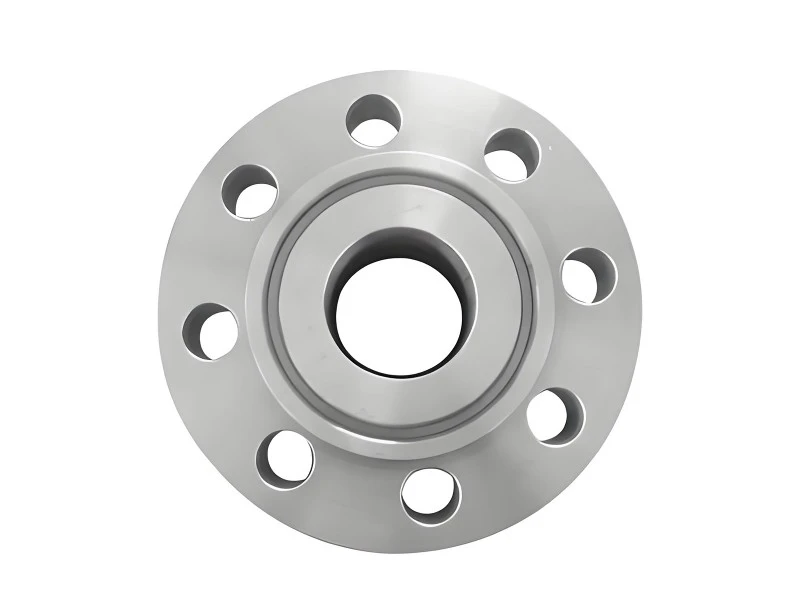

Produkta pārskats par titāna ligzdas metināto atloku
Uzņēmuma Baoji Zecheng Metal Materials Co., Ltd. titāna ligzdas{2}}metinātie atloki ir ideāli piemēroti maza-diametra un augsta spiediena{4}}cauruļu sistēmām.
Pastiprināts Socket Step
Caurule tiek ievietota kontaktligzdā un metināta no ārpuses, nodrošinot lielāku izturību un izcilu blīvējuma veiktspēju.
Gluds iekšējās urbuma dizains
Nodrošina racionālu plūsmu, samazinot pretestību un enerģijas zudumus.
Plašas lietojumprogrammas
Izmanto katlu, spiedtvertņu, naftas ķīmijas, kuģu būves, farmācijas un metalurģijas mašīnu rūpniecībā.
Pieejama pielāgošana
To var izgatavot no 2. pakāpes, 5. pakāpes (Ti-6Al-4V) vai 7. pakāpes ar dažādu virsmas apstrādi.

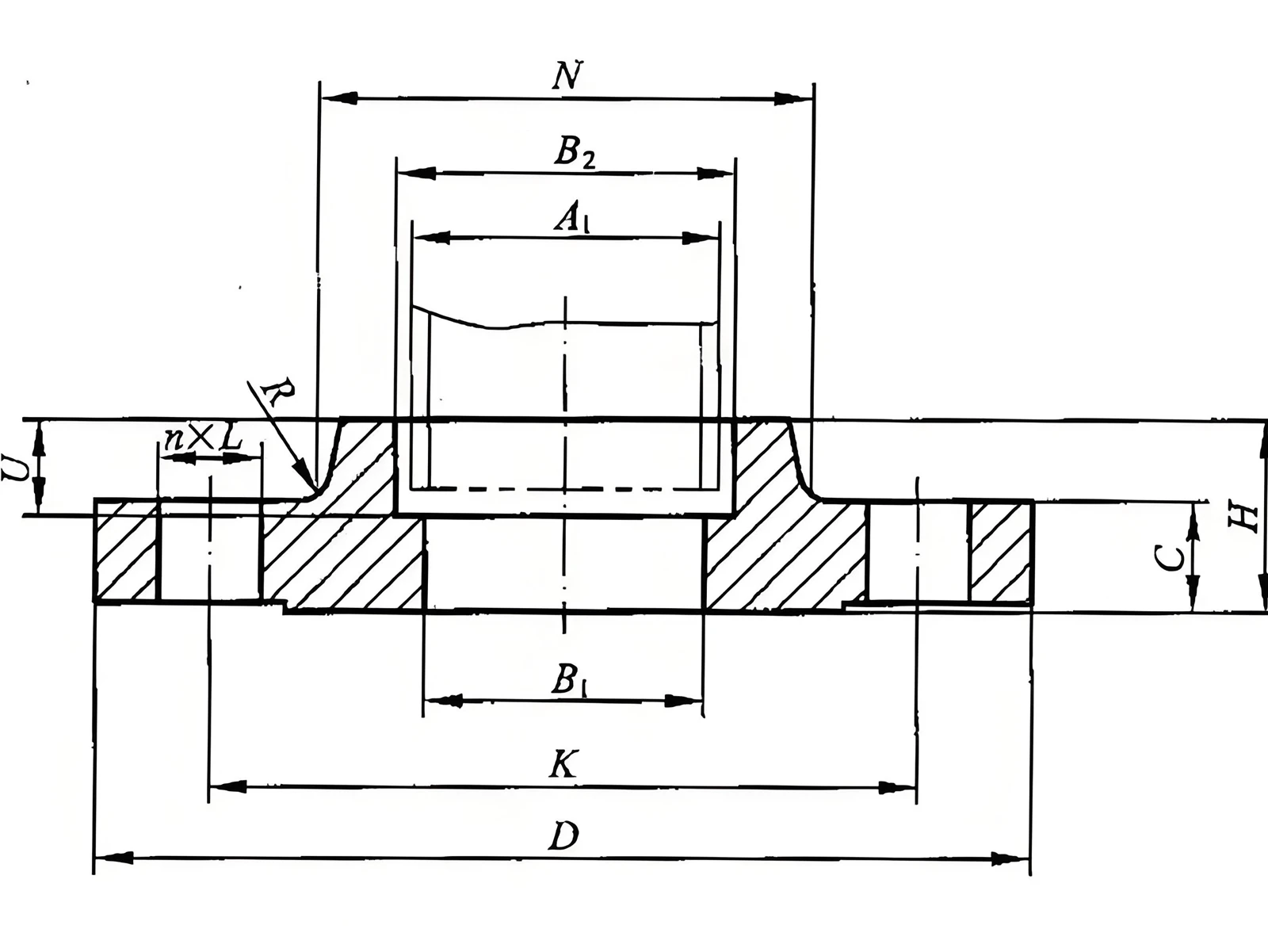

Titanium SW atloka priekšrocības
| Priekšrocība | Apraksts |
|---|---|
| 🔹 Piemērots augsta spiediena | Paredzēts maza{0}}diametra cauruļvadiem zem augsta spiediena |
| 🔹 Izcila blīvējuma veiktspēja | Uzmavas metināšanas dizains novērš noplūdi un nodrošina drošu darbību |
| 🔹 Labāk nekā vītņots atloks | Drošāks un uzticamāks ar samazinātu noplūdes risku |
| 🔹 Ārējās metināšanas dizains | Gluds urbums, samazināta šķidruma pretestība, viegls metināšanas process |
Titanium SW atloka tehniskās specifikācijas
|
Parametrs |
Specifikācija |
|
Caurules izmērs |
NPS 1/2"–3" (DN15–DN80) |
|
Spiediena reitings |
Klase 150–2500 (PN20–PN420) |
|
Apšuvuma veidi |
RF, MFM, TG, RJ |
|
Materiāls |
Titāna 2. pakāpe, 5. pakāpe, 7. pakāpe |
|
Metināšanas veids |
Ārējā filejas metināšana |
|
Virsmas apstrāde |
Mehāniski apstrādāts, pulēts vai pielāgots |
|
Maksimālā temperatūra |
Mazāks par vai vienāds ar 400 grādiem (atkarībā no pakāpes) |
|
Standarti |
ANSI/ASME B16.5, B16.47, ASTM B381 |
|
Pielāgošana |
Pieejams pēc pieprasījuma |
|
Ražošana |
CNC precīzā apstrāde, TIG metināšana |
Salīdzinājums: metināšanas kakla atloks pret ligzdas metinājuma atloku
|
Funkcija |
Metināšanas kakla atloks |
Titāna ligzdas metināšanas atloks |
|
Struktūra |
Caurule ievietota un metināta iekšpusē un ārpusē ar rumbu |
Kontaktligzdas pakāpiens, caurule ievietota, metināta tikai ārpusē |
|
Metināšanas metode |
Dubultā metināšana (iekšējā un ārējā) |
Viena ārējā filejas šuve |
|
Spiediena diapazons |
Parasti mazāks vai vienāds ar 2,5 MPa, vidējs/zems spiediens |
Augsts spiediens, maza{0}}diametra cauruļvadi |
|
Caurules izmērs |
Vidēja līdz liela diametra (DN50 un vairāk) |
Mazs diametrs (DN50 un mazāks) |
|
Lietojumprogrammas |
Vispārīgi zema/vidēja{0}}spiediena cauruļvadi |
Augstspiediena-tvaiks, saspiests gaiss, hidrauliskie cauruļvadi |
|
Stiprums un blīvējums |
Vidēja stiprība, liels metinājuma laukums |
Augsta izturība, lielisks blīvējums, bet ligzda var iesprostot gružus |
|
Uzstādīšana un izmaksas |
Vieglāka uzstādīšana, zemākas izmaksas |
Nepieciešama augstāka precizitāte, nedaudz augstākas izmaksas |
